Windows UI redesign: Make sequence analysis graphs contextual and readable #131
Description
한국어 — 시퀀스 분석 그래프를 맥락에 맞게 정리
화면 시안
이미지를 클릭하면 크게 볼 수 있습니다. 순서도나 구현된 Windows 앱 스크린샷이 아닌 UI 화면 제안입니다. 이미지는 합성이고 수치는 설명용 예시입니다. 주변 조작 요소는 전체 계획의 맥락이며 이번 작업에서는 아래 범위만 구현합니다. 현재 빌드의 실제 변경 전·후 화면이라는 뜻이 아닙니다.
이번 작업의 목표
의미 있는 축과 미계산 구간을 표시하며 시퀀스에만 시간 기반 분석을 노출합니다.
작업 묶음: #114. 전체 설계와 반드시 유지할 기존 동작: #110.
선행 작업: #130
이번에 변경할 것
-
시퀀스에 접을 수 있는 시간 그래프와 기존 프레임·진행 조작을 사용합니다.
-
지표 단위, 프레임/시간 축, 현재 위치, 아직 계산하지 않은 구간을 표시합니다.
-
정지 이미지 비교에서는 시간 관련 UI를 기본적으로 접거나 표시하지 않습니다.
이번 작업에서 하지 않을 것
새 그래프 지표, 이미지 시퀀스 탐지 재작성, 다중 행 배치.
완료 조건
-
그래프·현재 프레임·측정 범위가 실제 데이터와 동기화됩니다.
-
미완료 구간을 0이나 만들어낸 완료 값으로 그리지 않습니다.
-
그래프를 접어도 검사 상태와 기존 입력 동작이 유지됩니다.
먼저 함께 결정할 질문
그래프 높이와 정지 이미지에서는 기본적으로 접는 방식이 적절한가요?
검토 상태: 논의 대기. 구현 전에 사용자가 합의한 선택과 수정된 시안을 이 이슈에 기록합니다. 다른 작업 검토, 목업 조작, 이슈 등록은 이 작업의 승인이 아닙니다. 다음 작업으로 자동 진행하지 않습니다.
구현·검증 규칙
Windows MFC Viewer/Comparator만 대상입니다. #110과 AGENTS.md를 따르고 최신 origin/master에서 해당 작업용 브랜치를 시작합니다. 관계없는 변경은 보존하고 기존 명령·렌더링 경로를 재사용합니다. 영향을 받는 실제 앱 작업 흐름을 검증하고 공통 코드 또는 릴리즈에 민감한 변경에는 관련 로컬 핵심 테스트·빌드를 실행합니다. 실패는 수정하고 해당 검사를 반복한 뒤 PR/커밋, 실제 증거와 한계를 기록합니다. 목업 검사는 실제 Windows 앱 검증이 아닙니다. 이 작업은 릴리즈 태그·Store 게시·버전 증가를 승인하지 않습니다.
English original — 영어 원문 펼치기

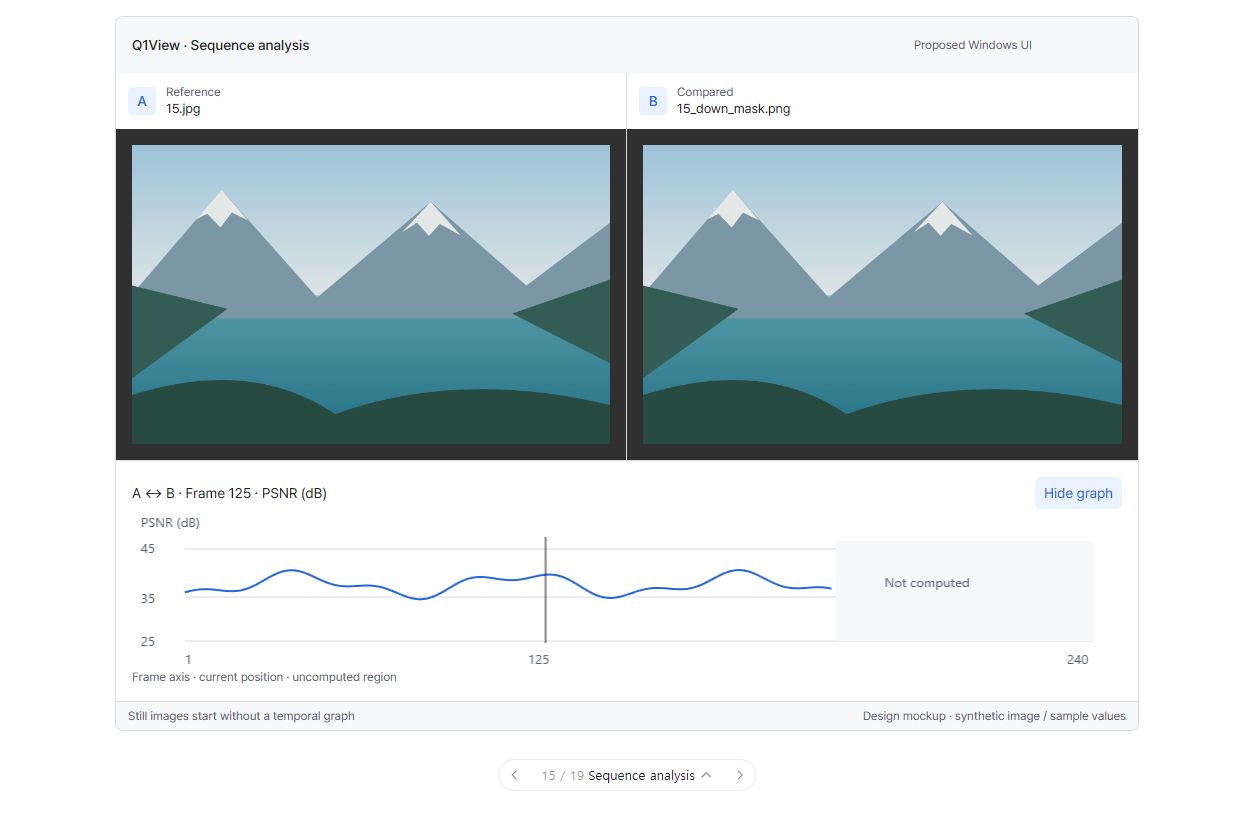

Proposed UI screen
Click the image for full-size details. This is a UI screen proposal, not a flowchart or a screenshot of an implemented native build. Images are synthetic and values are illustrative. Surrounding controls are roadmap context; implement only this job's changes below. This is not a literal before/after claim about the current build.
One job, one outcome
Expose temporal analysis only for sequences with meaningful axes and incomplete regions.
Coordination epic: #114. Overall design and unchanged behavior contracts: #110.
Prerequisites: #130.
Changes in this job
-
Use a collapsible temporal graph and existing frame/progress controls for sequences.
-
Label metric units, frame/time axis, current position and uncomputed intervals.
-
Keep temporal UI collapsed/absent by default for still-image comparisons.
Explicitly outside this job
New plotting metrics, image-sequence detection rewrite, multi-row layouts.
Done when
-
Graph/current frame/metric scope stay synchronized with actual data.
-
Unfinished intervals are not plotted as zero or fabricated completed values.
-
Collapsing the graph preserves inspection state and existing input behavior.
Discuss this screen first
Is this graph height and the default collapsed-for-stills behavior appropriate?
Review status: awaiting discussion. Record the user's agreed choices and any revised picture before implementing this job. Reviewing another job, interacting with the mockup, or registering this issue does not approve this one. Do not automatically proceed to the next job.
Implementation and verification rules
Windows MFC Viewer/Comparator only. Follow #110 and AGENTS.md, start a focused branch from the current origin/master, preserve unrelated changes, and reuse existing command/rendering paths. Verify the affected native workflows and run the relevant local core tests/builds for shared or release-sensitive changes. Fix failures and repeat the affected checks; record PR/commit, actual evidence and limitations. Mockup checks are not native-app verification. This job does not authorize a release tag, Store publication or a version bump.
#139 integration clarification — 2026-10-14 / 다중 비교 기반 반영
The user-approved #139 implementation replaces the earlier A/B-only and C/D view-only assumptions with fixed reference A and up to three independently analyzed candidates. Source roles are stable; compact current results appear under the actual B/C/D panes without duplicated filenames or default RGB detail rows. Existing full RGB metrics and real channel/basis details are retained, not averaged across candidates. Each pair has its own frame range, current/ROI state and sequence graph; Timeline can show all four sources. Unaligned current frames are explicitly identified. This is the approved comparison foundation, not blanket approval or completion of every visual redesign detail in this job. Earlier illustrative images may show the superseded two-source design. Keep this issue open for any remaining distinct redesign discussion; #139 and its focused PR record implemented scope and evidence.
#139에서 A를 기준으로 B/C/D를 각각 실제 분석하도록 승인·구현했으므로 A/B만 측정하거나 C/D를 보기 전용으로 취급하는 이전 가정은 폐기합니다. 현재 수치는 실제 각 후보 패널 바로 아래에 두고 파일명·기본 RGB 상세 줄을 반복하지 않습니다. 채널·기준 정보는 유지하며 각 쌍의 현재/ROI/시퀀스 범위와 그래프를 따로 관리합니다. 기존 시안은 과거 2개 입력 가정을 포함할 수 있습니다. 이 기반 작업의 승인은 이 이슈에 남은 모든 세부 디자인 변경의 포괄 승인이나 완료가 아니므로 별도 논의 항목은 열린 상태로 둡니다.
